Машина для изготовления бумажных пакетов не соосна? 3 Детали исправления, которые игнорируют 90% операторов

Каждый, кто работает на машине по производству пакетов, знает, что два слова, которые больше всего боятся появиться на производственной линии, — это «сбиться с пути».

Как только бумага отклоняется, это приводит к цепной реакции: корпус сумки перекашивается, узоры смещаются, а соединение дна смещается. Как минимум, это приводит к куче бракованной продукции; в худшем случае это может привести к замятию бумаги, простою машины и даже повреждению режущего лезвия.

Когда многие операторы сталкиваются с отклонением бумаги, их первой реакцией является отчаянное нажатие кнопок на EPC (контроллере исправления ошибок) или увеличение силы исправления. Однако часто после долгого возни, как только машина ускоряется, бумага снова отклоняется.

Как заводской техник, работающий в этой отрасли более десяти лет, я хочу вам сказать: не все смещения ремней являются ошибкой системы выравнивания ремней. Во многих случаях это происходит потому, что вы упускаете из виду эти, казалось бы, неважные «механические детали» во время работы машины.

Сегодня я раскрою 3 детали исправления ошибок, которые 90% операторов легче всего упускают из виду из-за привычного мышления.

Деталь 1: Это не проблема «коррекции», а проблема «напряжения».

(Игнорировать индекс: ★★★★★)

Многие операторы, обнаружив отклонение бумаги, концентрируются исключительно на корректирующем щупе, не обращая внимания на расположенный сзади **'Танцующий ролик'**.

Техническая правда:

Во время скоростного движения бумага должна сохранять постоянное натяжение. Если магнитный порошковый тормоз (или серводвигатель) в положении размотки неправильно настроен или если сам рулон бумаги «слабый с одной стороны и тугой с другой», это может привести к боковому проскальзыванию бумаги во время движения.

Когда натяжение слишком слабое, бумага становится гибкой, и система выравнивания вообще не может ее ухватить; когда натяжение слишком велико, бумага натягивается слишком сильно, и даже небольшая корректировка выравнивания может привести к сморщиванию или разрыву краев бумаги.

✅Советы опытного мастера:

Не сосредотачивайтесь только на регулировке отклонения, сначала проверьте систему натяжения. Обратите внимание, плавает ли плавающий ролик (танцующий ролик) слегка вверх и вниз в горизонтальном положении?

Если плавающий ролик сильно сталкивается с верхним и нижним пределом, это указывает на то, что натяжение крайне нестабильно. В этот момент, как бы вы ни корректировали коррекцию, она будет бесполезна.

Содержательная формула: сначала стабилизируйте натяжение, затем отрегулируйте базовую ноту для коррекции отклонения.

Деталь 2: «Невидимый убийца» на бумажном валике — остатки клея и чернил.

(Не обращайте внимания на рейтинг: ★★★★☆)

Почему машина, работавшая долгое время, вдруг начинает отклоняться от стабильного пути, по которому она шла?

Очень вероятно, что направляющий ролик загрязнен.

Техническая правда:

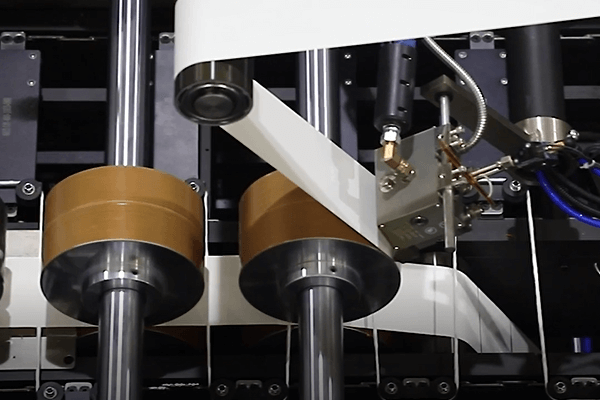

При использовании машины для изготовления пакетов, особенно для поточной печати или процессов склеивания, на поверхности алюминиевого или резинового валика может накапливаться очень тонкий слой остатков клея, бумажной пыли или засохших чернил.

Эти загрязнения могут привести к неравномерности коэффициентов трения. Одна сторона ролика испытывает сильное трение (захватывает бумагу), а другая сторона имеет низкое трение (бумага скользит). Естественно, бумага будет отклоняться в сторону большего трения или смещаться в сторону, где она скользит (в зависимости от способа движения). На этом этапе, полагаясь исключительно на фотоэлектрический датчик для коррекции, вы устраняете только симптомы, а не первопричину.

✅Советы опытного мастера:

Выработайте привычку проводить проверку при остановке. Пощупайте рукой поверхность бумажного валика в ключевых положениях и проверьте, нет ли на нем каких-либо посторонних предметов, которые кажутся грубыми или липкими?

Регулярно протирайте ролики подачи бумаги спиртом или специальным чистящим средством. Вы обнаружите, что даже если вы просто очистите несколько роликов, проблема отклонения часто волшебным образом исчезает.

Деталь 3: Асимметричный «зазор» вагонки.

(Игнорировать индекс: ★★★☆☆)

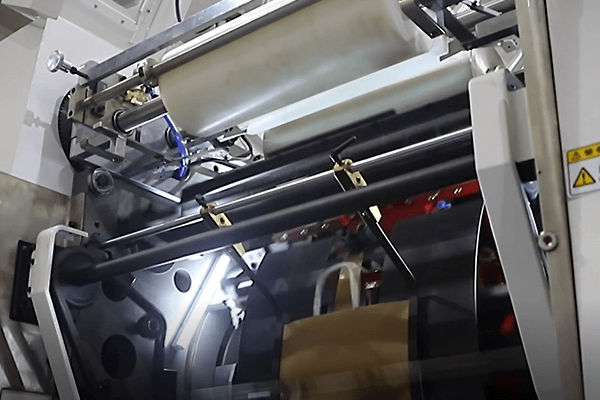

Это самый тонкий вопрос на этапе формирования труб. Когда вы обнаружите, что центральный шов сумки не выровнен, как бы вы его ни регулировали, или он все время наклоняется в сторону, скорее всего, это связано с тем, что пакет установлен не ровно.

Техническая правда:

Когда бумага сгибается формовочной пластиной, ее необходимо прижимать прижимными роликами. Если давление, оказываемое левым и правым прижимными роликами, неравномерно или если зазор между формовочной пластиной и основанием больше слева и меньше справа, сопротивление, испытываемое бумагой, будет неравномерным.

Бумага также «запугивает слабых и боится сильных», она всегда стремится двигаться в сторону с меньшим сопротивлением (больший разрыв). Это механическое и физическое отклонение сложно исправить с помощью электронной системы коррекции.

✅Советы опытного мастера:

Возьмите щуп и проверьте, одинаковы ли зазоры с обеих сторон формовочной плиты, когда машина остановлена. Не полагайтесь исключительно на визуальный осмотр, так как ошибка в 0,5 мм может превратиться в значительное отклонение при работе на высокой скорости. Убедитесь, что «герметичность» с обеих сторон одинакова.

Вывод: Хорошая машина тоже должна разбираться в тонкой настройке

Мы часто говорим нашим клиентам, что покупка машины – это первый шаг, а понимание ее – второй.

Хорошая машина для изготовления пакетов должна быть оснащена высокочувствительной сервосистемой коррекции (например, системой коррекции BST или Pausource, используемой в нашей новой модели), которая может помочь операторам устранить 80% распространенных отклонений в работе. Но оставшиеся 20% зависят от понимания оператором напряжения, трения и давления.

Если вы столкнулись с какими-либо сложными проблемами на производстве, которые вы не можете решить, или если вы хотите узнать, как уменьшить потери, вызванные «человеческой халатностью», путем модернизации оборудования, пожалуйста, свяжитесь со мной через серверную систему.

Иногда для решения большой проблемы требуется лишь небольшая корректировка.
